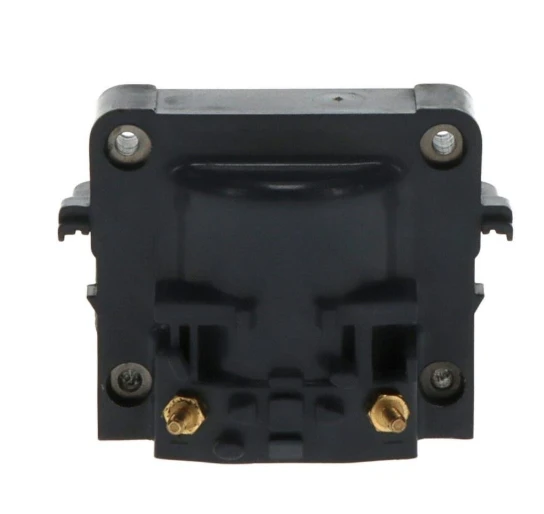

Το πηνίο ανάφλεξης 9091902135 είναι ένα βασικό εξάρτημα μετατροπής ισχύος για συστήματα ανάφλεξης βενζινοκινητήρων αυτοκινήτων, αφιερωμένο στην ενίσχυση της χαμηλής τάσης 12V του οχήματος σε σπινθήρα υψηλής-τάσης που αναφλέγει το μίγμα αέρα-του καυσίμου στους κυλίνδρους. Τοποθετημένο απευθείας στην κυλινδροκεφαλή του κινητήρα, αυτό το πηνίο ανάφλεξης συγχρονίζεται με μπουζί, μονάδες ελέγχου κινητήρα (ECU) και μονάδες ανάφλεξης για να εγγυάται πλήρη καύση καυσίμου, ομαλή λειτουργία του κινητήρα και ανώτερη απόδοση καυσίμου. Ως αυθεντικό ανταλλακτικό OEM, το πηνίο ανάφλεξης 9091902135 είναι βαθμονομημένο με ακρίβεια για μια σειρά μοντέλων της Toyota και της θυγατρικής της, παρέχοντας απρόσκοπτη συμβατότητα και αξιόπιστη απόδοση για αναβαθμίσεις και αντικαταστάσεις aftermarket.
Βασικά Χαρακτηριστικά
Σχεδιασμένο σύμφωνα με τα πρότυπα κατασκευής του αρχικού εξοπλισμού, το πηνίο ανάφλεξης 9091902135 είναι μια άμεση πτώση-στην αντικατάστασή του χωρίς να απαιτούνται επιπλέον καλωδιώσεις, διάτρηση ή τροποποιήσεις προσαρμογέα. Ταιριάζει τέλεια με τις αρχικές θέσεις τοποθέτησης και τις ηλεκτρικές διεπαφές, εξαλείφοντας τα σφάλματα εγκατάστασης και εξασφαλίζοντας μια-ελεύθερη τοποθέτηση.
Υιοθετεί ένα τύλιγμα σύρματος χαλκού από εμαγιέ υψηλής πυκνότητας και υψηλής Αυτό εξασφαλίζει έναν ισχυρό, σταθερό σπινθήρα ακόμη και κάτω από ακραίες συνθήκες εργασίας, όπως οι υψηλές στροφές του κινητήρα και το μεγάλο φορτίο, αποτρέποντας αποτελεσματικά τη λανθασμένη καύση και την ατελή καύση.
Το εξωτερικό περίβλημα είναι κατασκευασμένο από υψηλής-αντοχής στη θερμότητα-ανθεκτικό πλαστικό PBT μηχανικής, που αντέχει στη συνεχή υψηλή θερμοκρασία έως και 190 μοίρες στο χώρο του κινητήρα και διαθέτει εξαιρετικές αντι-αντι-αντιδιαβρωτική και αντιδιαβρωτική ιδιότητες. Ο εσωτερικός-πύργος υψηλής τάσης χρησιμοποιεί κεραμικό υλικό υψηλής
Χρησιμοποιεί την τεχνολογία ενθυλάκωσης με εποξική ρητίνη κενού για πλήρη-σφράγιση μόνωση, φτάνοντας σε βαθμό προστασίας από τη σκόνη και αδιάβροχο IP6K9K για την απομόνωση των εσωτερικών εξαρτημάτων από λάδι κινητήρα, ψυκτικό, σκόνη και υγρασία. Τα ενσωματωμένα-κυκλώματα προστασίας από υπέρταση και υπερένταση αποτρέπουν τη ζημιά στην ECU του οχήματος και στη μονάδα ανάφλεξης που προκαλούνται από μη φυσιολογικά ηλεκτρικά σήματα.
Κατασκευασμένο σε συμμόρφωση με το σύστημα διαχείρισης ποιότητας αυτοκινήτου IATF16949, κάθε πηνίο ανάφλεξης 9091902135 υποβάλλεται σε αυστηρές δοκιμές, συμπεριλαμβανομένων δοκιμών αντοχής σε υψηλή{2} τάση, αντίστασης μόνωσης, κύκλου θερμοκρασίας και 50,{4} δοκιμών ανθεκτικότητας, εξασφαλίζοντας 100% διάρκεια ζωής και διάρκεια ζωής πάνω από 100%.
Τεχνικές Προδιαγραφές
|
Είδος |
Προσδιορισμός |
|
Μοντέλο προϊόντος |
Πηνίο ανάφλεξης 9091902135 |
|
Διαστάσεις προϊόντος |
92,6mm68,3mm61,5mm |
|
Μοντέλα αντικατάστασης |
90919-02244, 90919-C2002, 90919-02265 |
|
Εφαρμοσμένα Συστήματα |
Σύστημα ανάφλεξης βενζινοκινητήρων αυτοκινήτων |
|
Τάση εισόδου |
12V DC |
|
Ονομαστική τάση εξόδου |
Μεγαλύτερο ή ίσο με 32.000 V |
|
Θερμοκρασία λειτουργίας |
-45 μοίρες ~ +190 μοίρες |
|
Υλικό στέγασης |
Πλαστικό τεχνικού PBT υψηλής-αντοχής στη θερμότητα- |
|
Μονωτικό Υλικό |
Υψηλής-καθαρότητας κεραμικό + εποξειδική ρητίνη ενθυλάκωση |
|
Τύπος τοποθέτησης |
Μπουλόνι-σε σταθερή εγκατάσταση (1 μπουλόνι) |
|
Τύπος σύνδεσης |
2PIN αδιάβροχη υποδοχή αυτοκινήτου |
Δομική Σύνθεση
Συγκρότημα ηλεκτρομαγνητικής μετατροπής πυρήνα
Το τμήμα πυρήνα του πηνίου ανάφλεξης 9091902135, που αποτελείται από έναν πυρήνα από φύλλο σιδήρου από σιλικονούχο χάλυβα υψηλής διαπερατότητας και κύρια και δευτερεύοντα τυλίγματα χάλκινου σύρματος διπλής-επισμαλτωμένης στρώσης. Πραγματοποιεί αποτελεσματική μετατροπή χαμηλής-σε-υψηλής τάσης και διασφαλίζει σταθερή μετάδοση ενέργειας για αξιόπιστο σπινθήρα.
01
Ηλεκτρικός σύνδεσμος χαμηλής-Τάσης
Ένας ενσωματωμένος αδιάβροχος πλαστικός σύνδεσμος 2 PIN στο πλάι, με αντι{1}}κουμπωτά κουμπώματα κατά της χαλάρωσης και επίχρυσες-επιχρυσωμένες καρφίτσες για τη διασφάλιση σταθερής σύνδεσης με την πλεξούδα καλωδίωσης ανάφλεξης και την ECU του οχήματος, αποτρέποντας την κακή επαφή που προκαλείται από κραδασμούς του κινητήρα και ηλεκτρική διάβρωση.
02
Πύργος εξόδου υψηλής-Τάσης
Ένας κεραμικός-πύργος υψηλής τάσης στην κορυφή με ένα ανθεκτικό σε υψηλή{1}θερμοκρασία ελαστικό δακτύλιο στεγανοποίησης, απευθείας συνδυασμένο με το μπουζί. Διαθέτει εξαιρετικά-υψηλή απόδοση μόνωσης, διασφαλίζοντας ότι η ηλεκτρική ενέργεια υψηλής-τάσης μεταδίδεται με ακρίβεια στο ηλεκτρόδιο του μπουζί χωρίς διαρροή ή βλάβη.
03
Ενσωματωμένος βραχίονας στήριξης
Μεταλλικό-πλαστικό σύνθετο στήριγμα στήριξης με οπή ακριβείας με σπείρωμα, που ταιριάζει απόλυτα με τα σημεία στερέωσης της κυλινδροκεφαλής του κινητήρα. Εξοπλισμένο με αντικραδασμικό ελαστικό παρέμβυσμα, μειώνει την επίδραση των κραδασμών υψηλής-συχνότητας του κινητήρα στα εσωτερικά εξαρτήματα του πηνίου ανάφλεξης και αποφεύγει τη δομική ζημιά.
04
Πλήρες-Σφραγισμένο προστατευτικό περίβλημα
Ενιαίο-χυτευμένο στη θερμότητα-περίβλημα PBT που τυλίγει πλήρως το εσωτερικό ηλεκτρομαγνητικό συγκρότημα, σε συνδυασμό με ενθυλάκωση από εποξική ρητίνη κενού για να σχηματίσει μια πλήρως σφραγισμένη δομή. Απομονώνει αποτελεσματικά το σκληρό περιβάλλον εργασίας του χώρου του κινητήρα και παρατείνει τη διάρκεια ζωής του προϊόντος.
05
Συμβατά μοντέλα οχημάτων
· Toyota: Corolla (2008-2014), Camry (2007-2011), RAV4 (2006-2012), Highlander (2008-2013), Vios (2007-2013), Prius (2009-2015), Avalon (2008-2012)
· Lexus: ES240 (2008-2012), RX350 (2007-2012), IS250 (2006-2013), CT200h (2010-2017)
· Γόνος: xD (2008-2014), tC (2009-2016), iQ (2010-2015)
· Ποντιάκ: Vibe (2009-2010)
Σημειώσεις εγκατάστασης και χρήσης
· Πριν εγκαταστήσετε τον πολλαπλασιαστή 9091902135, αποσυνδέστε τον αρνητικό πόλο μπαταρίας του οχήματος και περιμένετε 3-5 λεπτά για να εκφορτιστεί η υπολειπόμενη ηλεκτρική ενέργεια στο σύστημα ανάφλεξης, αποφεύγοντας βραχυκυκλώματα και ζημιές στα ηλεκτρικά εξαρτήματα.
· Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πλήρως (κάτω από 40 μοίρες) πριν την εγκατάσταση για να αποφύγετε το ζεμάτισμα και να αποφύγετε τη θερμική παραμόρφωση των πλαστικών και ελαστικών μερών του πολλαπλασιαστή λόγω υψηλής θερμοκρασίας.
· Καθαρίστε σχολαστικά την επιφάνεια στήριξης της κυλινδροκεφαλής του κινητήρα και τη θύρα τοποθέτησης του μπουζί, αφαιρέστε λάδι, σκόνη, επικαθίσεις άνθρακα και άλλους ρύπους για να εξασφαλίσετε μια σφιχτή στεγανοποίηση μεταξύ του πολλαπλασιαστή και του μπουζί και αποφύγετε την κακή επαφή και τη διαρροή σπινθήρα.
· Κατά την εγκατάσταση, ευθυγραμμίστε το πηνίο ανάφλεξης κάθετα με το μπουζί και την οπή στερέωσης, πιέστε το σταθερά προς τα κάτω έως ότου το στήριγμα στερέωσης να στερεωθεί πλήρως στην κυλινδροκεφαλή και, στη συνέχεια, σφίξτε το μπουλόνι στερέωσης στην καθορισμένη ροπή στρέψης (9-11 N·m) για να αποτρέψετε τη χαλαρή εγκατάσταση που προκαλείται από κραδασμούς του κινητήρα.
· Μετά την εγκατάσταση, επανασυνδέστε τον αρνητικό πόλο της μπαταρίας, ξεκινήστε τον κινητήρα και ελέγξτε για μη φυσιολογικές συνθήκες όπως λανθασμένη ανάφλεξη, αστάθεια στο ρελαντί και φώτα βλάβης του συστήματος ανάφλεξης. Εκτελέστε μια δοκιμαστική κίνηση σε διαφορετικές στροφές κινητήρα (ρελαντί, μεσαίες στροφές, υψηλή ταχύτητα) για να επιβεβαιώσετε ότι το πηνίο ανάφλεξης λειτουργεί κανονικά.
· Εάν πολλοί κύλινδροι έχουν αστοχίες ανάφλεξης, συνιστάται η αντικατάσταση των πολλαπλασιαστών σε ένα σετ για να διασφαλιστεί η σταθερή απόδοση ανάφλεξης κάθε κυλίνδρου, να αποφευχθεί η άνιση απόδοση ισχύος του κινητήρα και να παραταθεί η διάρκεια ζωής των μπουζί και άλλων εξαρτημάτων ανάφλεξης.
Συσκευασία, αποθήκευση, χειρισμός και μεταφορά
Το πηνίο ανάφλεξης 9091902135 συσκευάζεται μεμονωμένα σε αντι{1}}στατικές σφραγισμένες πλαστικές σακούλες, με επένδυση από αφρό EPE που απορροφά κραδασμούς-στο εσωτερικό του σκληρού κυματοειδούς χαρτοκιβωτίου για την αποτελεσματική αποφυγή ζημιών από σύγκρουση, εξώθηση και γρατσουνιές κατά τη μεταφορά. Το εξωτερικό χαρτοκιβώτιο επισημαίνεται με σαφήνεια με το μοντέλο του προϊόντος, την ποσότητα, το καθαρό βάρος/μεικτό βάρος και τα επαγγελματικά σημάδια-αντι κραδασμών, υγρασίας-αντί-υψηλής-θερμοκρασίας και εύθραυστης για εύκολη αποθήκευση και διαχείριση της μεταφοράς.
Αποθήκευση
Αποθηκεύστε το Ignition Coil 9091902135 στην αρχική του συσκευασία σε καθαρή, στεγνή, καλά αεριζόμενη αποθήκη με θερμοκρασία -5 βαθμούς ~ 45 βαθμούς και σχετική υγρασία Μικρότερη ή ίση με 70%. Αποφύγετε το άμεσο ηλιακό φως, το ψήσιμο σε υψηλή θερμοκρασία, την υγρασία, τη ρύπανση από λάδια και την ισχυρή ηλεκτρομαγνητική ακτινοβολία. η διάρκεια ζωής του προϊόντος υπό κανονικές συνθήκες αποθήκευσης είναι 36 μήνες.
Χειριζόμενος
Χειριστείτε το προϊόν με προσοχή κατά τον χειροκίνητο χειρισμό, αποφύγετε τη βίαιη σύγκρουση, την πτώση και τη βαριά εξώθηση. μην τραβάτε δυνατά τον ηλεκτρικό σύνδεσμο και τον πύργο{0}}υψηλής τάσης για να αποφύγετε ζημιά στην εσωτερική καλωδίωση, τη δομή μόνωσης και τις ακίδες του συνδετήρα.
Μεταφορά
Το προϊόν μπορεί να μεταφερθεί οδικώς, θαλάσσης, αεροπορικώς και άλλα μέσα μεταφοράς. Κατά τη μεταφορά, βεβαιωθείτε ότι η συσκευασία είναι άθικτη και δεν έχει υποστεί ζημιά, αποφύγετε την έκθεση σε βροχή, χιόνι, υψηλή θερμοκρασία και ισχυρό ηλιακό φως. στερεώστε τα χαρτοκιβώτια σταθερά στο όχημα μεταφοράς για να αποτρέψετε την ολίσθηση, τη σύγκρουση και την εξώθηση στοίβαξης κατά τη μεταφορά.
